En la siguiente tabla, definimos las posibles configuraciones de las instalaciones de medida y los esquemas asociados a cada configuración, en función de los niveles de tensión indicados (15kv, 20 kv), del tipo de Centro de Transformación y de la potencia.

También tienes definidas las características de los equipos de medida y los elementos asociados que aplican en cada caso (transformadores de  medida, celda de medida, cableado, cajas de protección, contadores, modem y esquemas de medida).

1. Intemperie

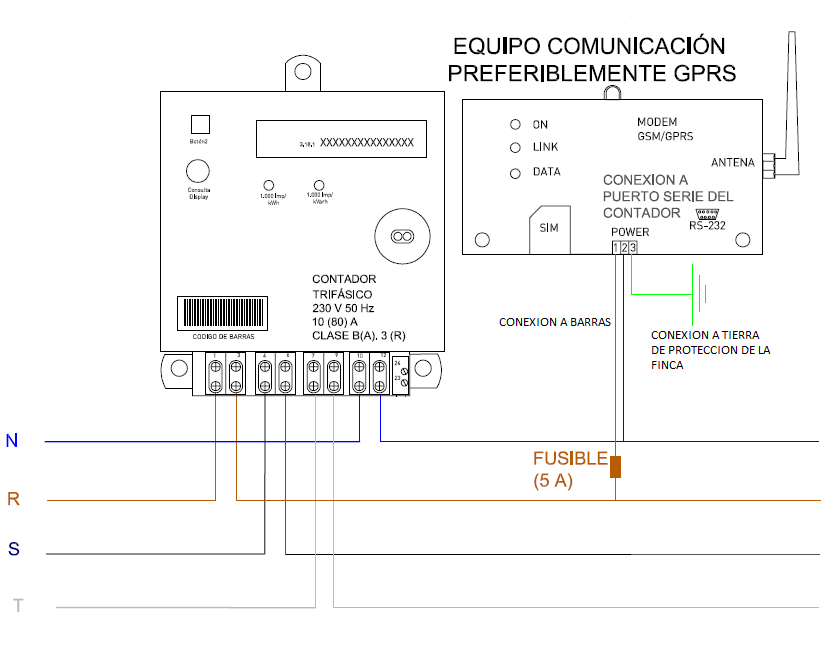

≤ 50 kVA

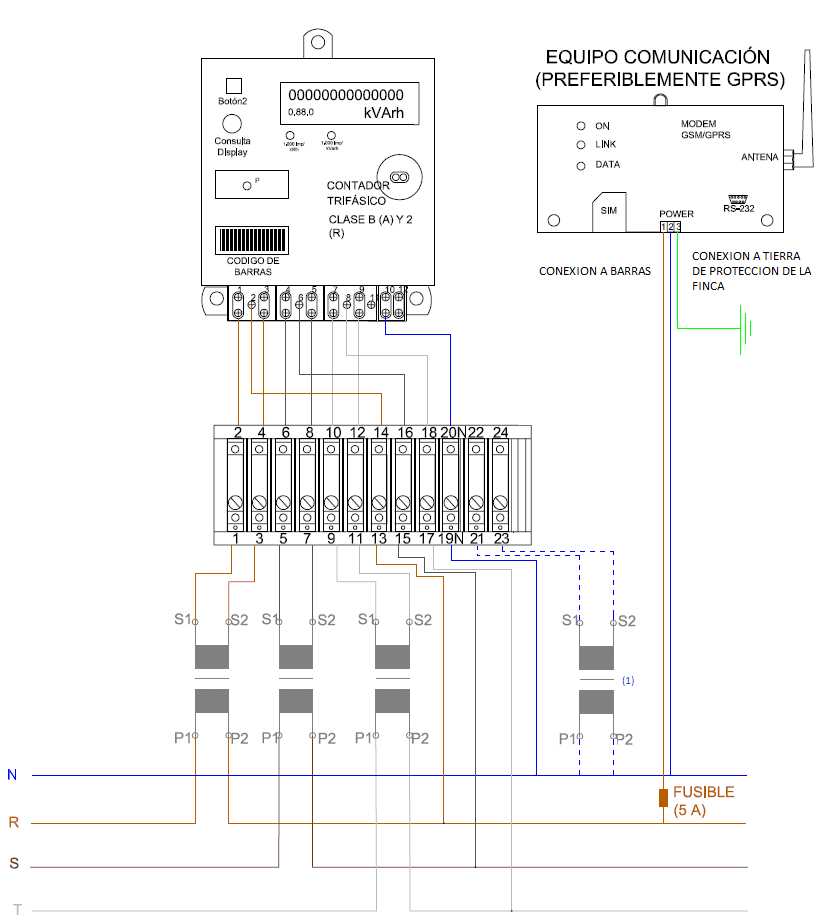

Medida en el lado de baja tensión del transformador de potencia

˃ 50 ≤ 100 kVA

Medida en el lado de baja tensión del transformador de potencia

˃ 100 ≤ 250 kVA

Medida en el lado de baja tensión del transformador de potencia

˃ 250 ≤ 400 kVA

Medida en el lado de baja tensión del transformador de potencia

2. Interior

≤ 50 kVA

Medida en el lado de baja tensión del transformador de potencia

˃ 50 ≤ 400 kVA

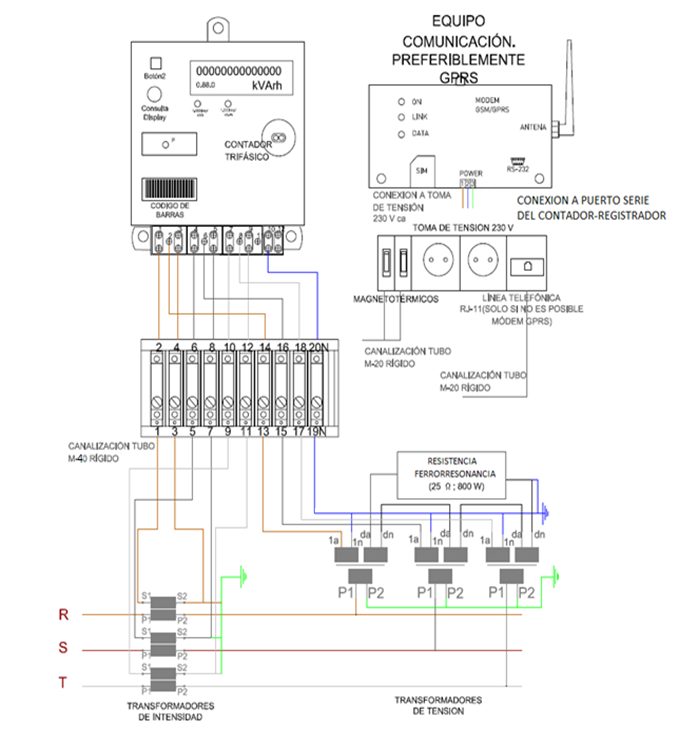

Medida en el punto de conexión con la red de UFD

˃ 400 ≤ 4000 kVA

Medida en el punto de conexión con la red de UFD
